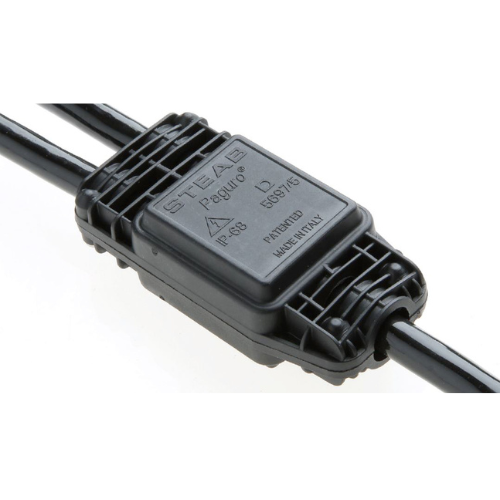

Vodotesná spojovacia skrinka s držiakom káblov, "Y" typ, so silikónovým GÉLOM, pre stmievateľný/DALI systém, 5 x 2,5 mm², so svorkovnicou STEAB, na vonkajšie použitie, IP68, STEAB Paguro Basic, 5697/5

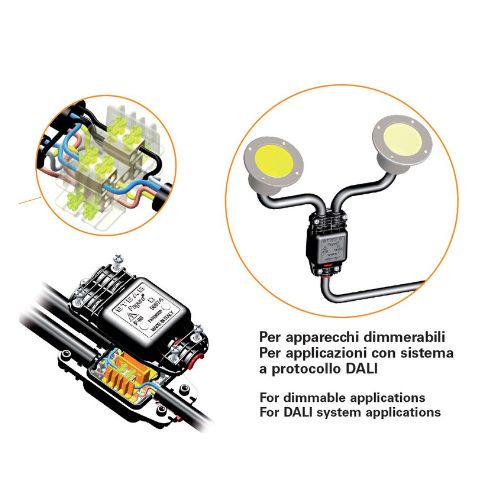

Špeciálna vonkajšia spojovacia krabica typu "Y" s ochranou IP68 so špeciálnym silikónovým gélovým plnením, určená pre stmievateľné/DALI systémy, so sorkapocami STEAB a 3 x 12,5 mm² pripojením.

Minimálny vonkajší priemer káblov: 6,5 mm - maximálny 12 mm, 250V 10A

Talianka značka STEAB vytvorila rad Paguro pri hľadaní riešení na ochranu elektrických pripojení v náročnom prostredí. Dnes rodina Paguro® ponúka široký výber a dokáže uspokojiť rôzne požiadavky trhu. Ich špecifikom je, že konektory rodiny Paguro® sú predplnené a mriežkované gélovým plnením. Po pripojení vodičov pomocou príslušenstva dodaného s produktom zabezpečuje gél úplnú ochranu.

Gél pokrýva každý kábel a konektory, zabezpečuje elektrickú izoláciu a bráni vniknutiu prachu a vlhkosti, a to ako medzi vonkajším povrchom káblov a vonkajšou skrinkou, tak aj medzi vnútornými izolačnými vrstvami a samostatnými vodičmi. Táto dodatočná ochrana je jedinečnou vlastnosťou vodotesných konektorov STEAB s triedou IP68, zatiaľ čo iné riešenia majú len ochranu založenú na kompresii vonkajšej izolácie kábla.

K zatiaľmu už spokojnosti zákazníkov bolo vyrobených a predaných takmer dva milióny kusov produktov po celom svete.

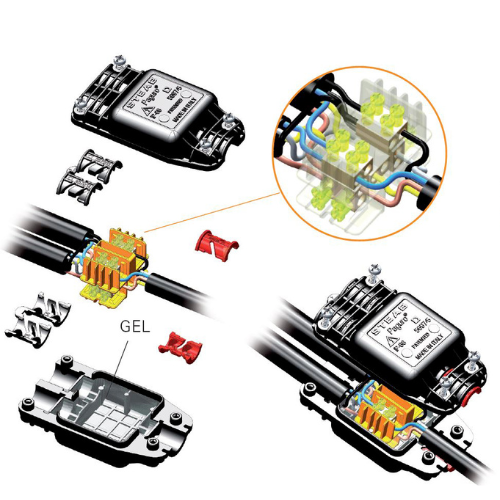

Elementy spojovacej krabice/rozvádzača STEAB:

Krabica obsahuje stabilizovaný gél a je ihneď použiteľná

Sorkapce

Adaptér

Nerezové skrutky

Montážny návod

Vlastnosti:

Pripájanie káblov je vykonávané pomocou bežnej sorkapce alebo jednoduchých káblových spojok.

Pre konektor nie sú potrebné tesnenia, priechody alebo gumové obaly.

Všetky krabice sú vybavené káblovým upínačom na bezpečné upevnenie káblov v oboch smeroch - v ťahu aj v tlaku.

Ak je potrebné, spojovacie krabice je možné znovu otvoriť pomocou skrutkovača, ale sorkapce nie je možné znovu použiť.

Gél zostáva mäkký s plynutím času, umožňuje opätovné použitie pripojení bez nutnosti odstrihnutia kábla na konci konektora.

Široký sortiment:

V jednoduchších modeloch sa vykonáva priame spojenie (jeden vstupný a jeden výstupný vodič), až po väčšie modely umožňujúce pripojenie 5 zariadení (jeden vstupný a päť výstupných vodičov).

Bezpečnosť:

To, čo odlišuje produkty STEAB na trhu už roky, je to, že pri návrhu produktov využili spoluprácu spoločností, ktoré sú najkvalifikovanejšie v oblasti výskumu, výroby a využitia GÉLových izolačných materiálov, a ktoré disponujú vlastnosťami ako:

Vynikajúce tesnenie a ochrana pred vlhkosťou

Dobrá odolnosť voči chemikáliám

Vynikajúca adhézia na akýkoľvek podklad alebo materiál, ktorý sa používa pri nádržiach

Široká deformovateľnosť a prispôsobivosť

Vysoká elastická pamäť

Vysoký stupeň izolácie alebo dielektrická tuhosť: aspoň 1,0 kV/mm.

Silikónový GÉL: Silikónový GÉL je úplne netoxický, priehľadný a má vynikajúcu stabilitu veľkosti, excelentné tlmiace vlastnosti, absorpciu vibrácií a veľmi nízku hmotnosť. Je bez latexu a má pomalé horenie. Mechanicky stabilný v rozpätí teplôt od -30°C do 130°C.

Technické parametre:

Trieda tesnenia IP68 vo vode do hĺbky 1,3 m / 24 h

Chránené spojenie, zabráni vniknutiu vlhkosti v dôsledku kapilárneho efektu

Certifikát Intertek SEMKO podľa európskej normy EN-60998-2-1:2004

Krytové skrinky sú vyrobené z plastu NYLON PA66 V0

Spĺňa smernicu 2011/65/EÚ.
